Подсистемы хранения данных

Функциональные требования


  • Емкость "сырого" (raw), т.е. без разметки на уровни RAID, дискового пространства массива должна составлять N ТБ. Если Вам встретилось требование к дисковому объему массива в такой формулировке, то это означает, что планирование disk layout еще не проводилось. В противном случае формулировка была бы иная: столько-то дисков такого-то объема и такой-то скорости вращения, столько-то дисков другого объема и т.д.

    • Число LUNs, поддерживаемых дисковым массивом. Данное требование можно четко сформулировать опять же только после планирования disk layout. Но число необходимых LUN можно "грубо" посчитать по числу серверов, подключаемых к дисковому массиву, с учетом выполняемых ими классов задач. Например, сервер ORACLE — 3 LUNs (данные, журналы, архив журналов), файл-сервер — 1 LUN, сервер sendmail — 2 LUNs (файлы и журнал файловой системы) и т.п.

    Число подключаемых серверов и платформы подключаемых серверов.

    Возможность создания PIT-копии данных средствами массива. Данная функциональность массива может потребоваться, если, например, принято проектное решение о загрузке данных из OLTP-задачи в DSS-задачу средствами массива. Функция создания PIT-копий может быть реализована различными методами — через "моментальный снимок" (SnapShot) (Рис. 4) или через полное копирование данных (clone). Разница между этими методами заключается в том, что SnapShot экономит дисковое пространство, поскольку для его создания требуется всего лишь место для битовой карты и некоторого пула для сохранения старых значений измененных блоков. Напротив, clone требует того же (полезного) объема, что и копируемый LUN. Однако, если исходный LUN подвержен частым изменениям, то требуемый для поддержания SnapShot объем дискового пространства может существенно возрасти. Если с копией LUN, созданной с помощью SnapShot будет вестись интенсивная работа (большое число запросов на ввод-вывод), это может снизить производительность обмена данными с исходным LUN. Копия LUN с помощью SnapShot создается моментально (отсюда и название — "моментальный снимок"), поскольку процесс "копирования" заключается только в создании битовой карты. Для создания clone требуется определенное время, поскольку происходит полное копирование блоков данных. В этот момент нагрузка по вводу-выводу на копируемый LUN существенно возрастает. Существуют промежуточные способы создания PIT-копий, когда сначала создается SnapShot, а потом он постепенно преобразуется в clone. Проектировщик должен учесть все эти особенности методов создания PIT-копий и в требованиях четко указать какой метод планируется использовать.

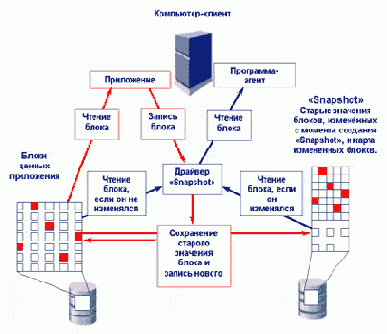

Рисунок 4. Схема работы SnapShot на примере Veritas Volume Manager
